數據采集模塊

DC0-5V(10V)模擬量數據采集模塊 modbus-rtu協議 導軌安裝

采用進口16位模數轉換芯片,把8路DC0-5V(或10V)模擬信號轉換成數字信號,通過RS485接口輸出,DC0-5V(或10V)輸入對應的數字量為0-20000。DC0-5V(或10V)模擬信號輸入與工作電源、RS485之間隔離。RS485采用標準modbus-rtu協議,可與各種組態軟件,PLC,觸摸屏聯網。出廠預設RS485通信參數:模塊地址1,波特率9600,8個數據位,無校驗位,1位停止位,用戶通過上位機參數設置軟件修改通信參數。

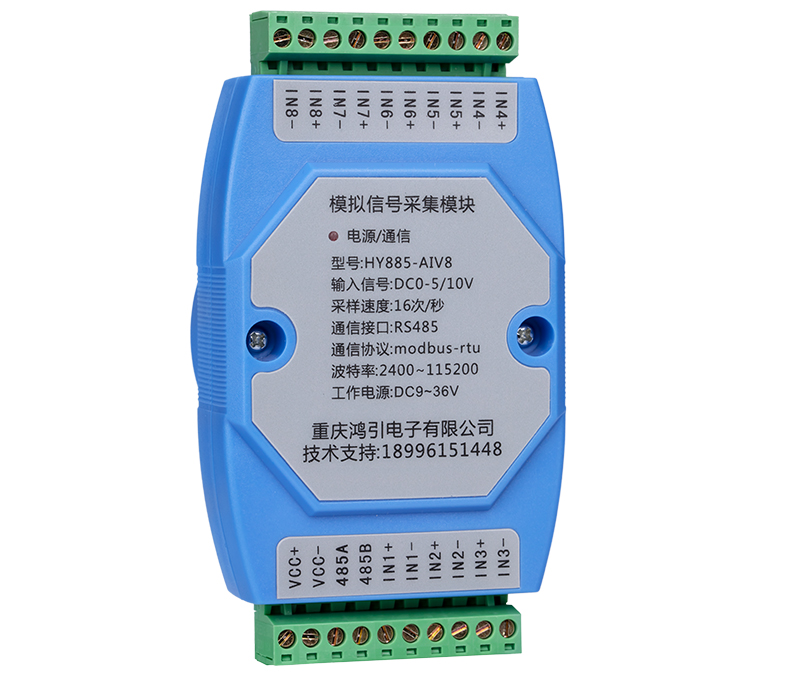

  • 型號: HY885-AIV8

一、產品簡介

采用進口16位模數轉換芯片,把8DC0~5V(10V)模擬信號轉換成數字信號,通過RS485接口輸出,DC0~5V(10V)輸入對應的數字量為0-20000。DC0-5V(10V)模擬信號輸入與工作電源、RS485之間隔離。RS485采用標準Modbus-rtu協議,可與各種組態軟件、PLC、觸摸屏聯網。出廠預設RS485通信參數:模塊地址1,波特率96008個數據位,無校驗位,1位停止位,用戶通過上位機參數設置軟件修改通信參數。

二、主要技術指標

圖片關鍵詞

三、外形尺寸

圖片關鍵詞

四、RS485通訊

4.1 RS485通訊

通訊波特率:2400、4800、9600、19200、38400、57600、115200,出廠預設值9600;奇偶校驗位:無校驗,奇校驗,偶校驗,出廠預設值無校驗;8個數據位。標準modbus-rtu協議,儀表地址:1~247,出廠預設值1。通信波特率,奇偶校驗位,通信地址通過上位機參數設置軟件進行設置。支持03H、04H讀命令,03H、04H讀命令功能相同;06H、10H寫命令。

報文格式說明:

命令03H(或04H):讀命令

主機請求: 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte +  2byte   +   2byte  +  2byte

地址:為所要查詢模塊地址,可以在 1~247內設置,占用 1個字節

命令:03H(或04H)讀命令,長度為 1個字節

數據地址:讀取的數據起始地址,占用 2個字節

數據長度:讀取的數據字長度

CRC16校驗碼:低8位在前,高8位在后,占用2個字節

模塊響應:地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                 1byte + 1byte +   1byte  +    nbyte  +   2byte

地址:為響應儀表地址碼,長度為 1個字節

命令:03H(或04H),長度為 1個字節

數據長度:讀取的數據字節長度

數據信息:讀取的數據

CRC16校驗碼:占用2個字節,低8位在前,高8位在后

4.2 通訊報文舉例

讀數據寄存器(功能代碼03H/04H):讀出8路DC0-10V測量值,1~8通道電壓輸入值分別為1.000V、2.000V、2.252V、4.378V、5.168V、6.000V、7.503V、10.000V,儀表地址為1。

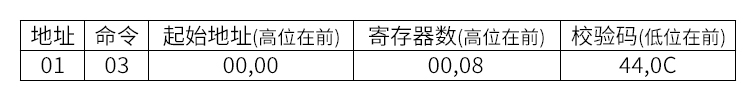

主機讀數據幀(數據以16進制格式表示):

圖片關鍵詞

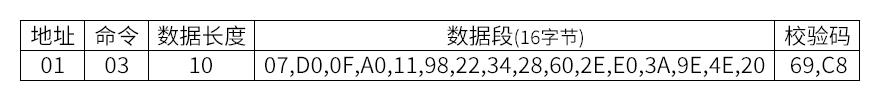

模塊回應數據幀(數據以16進制格式表示)

圖片關鍵詞

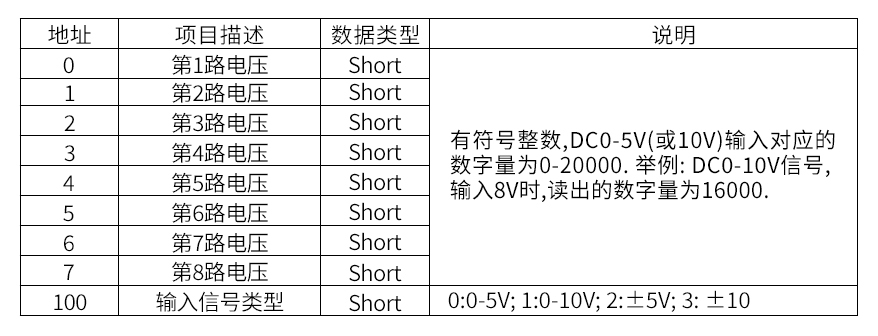

4.3 Modbus通信寄存器地址表

圖片關鍵詞

五、接線圖

圖片關鍵詞

VCC+、VCC-:電源的正負輸入接口。485A、485B:RS485的A、B接口。INx+、INx-:第x路DC0-5V(10V)輸入接口,x代表1~8。

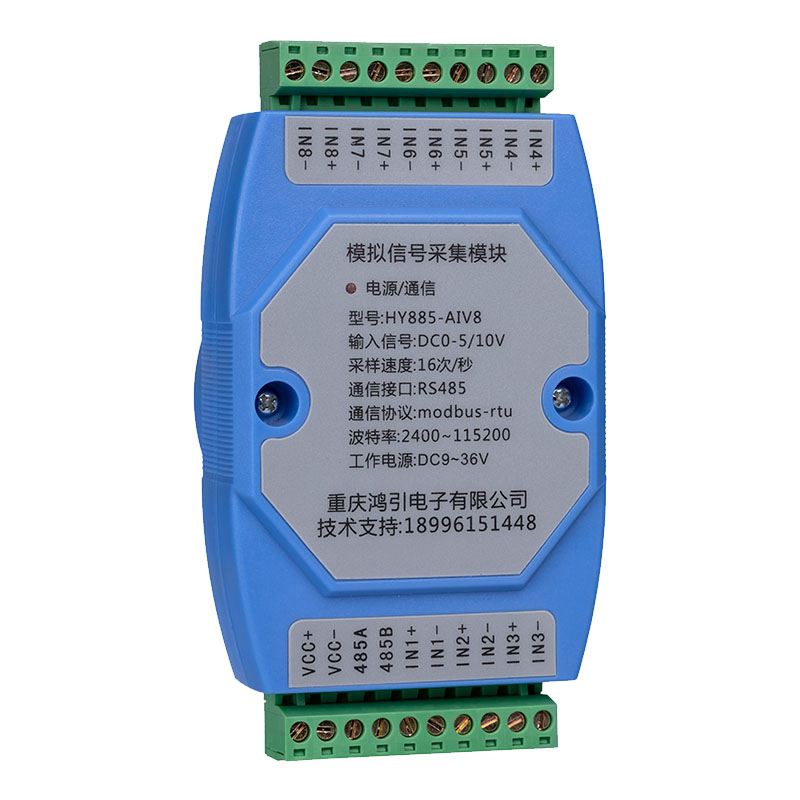

附錄A:產品圖片

圖片關鍵詞

附錄B:參數設置軟件

圖片關鍵詞

用戶手冊

用戶手冊下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=30

參數設置軟件

參數設置軟件下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=31

用戶手冊

用戶手冊下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=30

參數設置軟件

參數設置軟件下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=31
