數據采集模塊

熱電偶(K、E、J、N、T、R、B、S)溫度變送器 4-20mA輸出 RS485 Modbus-rtu通信

測量熱電偶(K、E、J、N、T、R、B、S)溫度傳感器信號,通過RS485通信或模擬量變送輸出。RS485通信接口,采用標準的modbus-rtu協議,可與各種組態軟件,PLC,觸摸屏等聯網通信,通信地址:1~247;波特率:2400、4800、9600、19200、38000、57600、115200;校驗位:無校驗,奇校驗,偶校驗。模擬量變送輸出,模擬量可選DC4-20mA,DC0-20mA,DC0-5V,DC0-10V等,輸出的模擬量與測量溫度成正比。電源輸入范圍DC9~36V,電源,輸入信號,RS485通信,模擬量變送輸出之間相互電氣隔離,隔離電壓≥2KV。提供參數設置上位機軟件,方便對模塊參數設置及通信調試。

  • 型號: RS485通信:HY875-TC-R 模擬量變送:HY875-TC-D

一、產品簡介

測量熱電偶(K、E、J、N、T、R、B、S)溫度傳感器信號,通過RS485通信或模擬量變送輸出。RS485通信接口,采用標準的Modbus-rtu協議,可與各種組態軟件、PLC、觸摸屏等聯網通信,通信地址:1~247;波特率:2400、4800、9600、19200、38000、57600、115200;校驗位:無校驗,奇校驗,偶校驗。模擬量變送輸出,模擬量可選DC4~20mA、DC0~20mA、DC0~5V、DC0~10V等,輸出的模擬量與測量溫度成正比。電源輸入范圍DC9~36V。電源、輸入信號、RS485通信、模擬量變送輸出之間相互電氣隔離,隔離電壓≥2KV。提供參數設置上位機軟件,方便對模塊參數設置及通信調試。

二、主要技術指標

圖片關鍵詞

三、外形尺寸

圖片關鍵詞

四、模擬量變送輸出

模擬量可選DC0~20mA、DC4~20mA、DC0~5V、DC0~10V、DC1~5V、DC2~10V等,模擬量輸出,溫度傳感器輸入,電源之間相互電氣隔離。模擬量輸出與測量溫度成正比,具體的輸入輸出對應關系,出廠前根據用戶要求設置好。模擬量為電流輸出時,負載電阻≤500Ω;模擬量為電壓輸出時,負載電阻≥2KΩ。

五、RS485通信

5.1   RS485通信協議

通訊波特率:2400、4800、9600、19200、38400、57600、115200,出廠預設值9600;奇偶校驗位:無校驗,奇校驗,偶校驗,出廠預設值無校驗;8位數據位。標準modbus-rtu協議,儀表地址:1~247,出廠預設值1。通信波特率,奇偶校驗位,通信地址通過上位機參數設置軟件進行設置。

下表為支持的modbus-rtu協議功能碼:

圖片關鍵詞

5.2   Modbus通信寄存器地址表

圖片關鍵詞

說明:

(1)  假如讀出溫度整數表示的整數值是12452,代表溫度為1245.2℃。當讀出的溫度值大于熱電偶的測量范圍,說明此路沒有熱電偶輸入或處于斷偶狀態。

(2)  float浮點數采用IEEE754格式,符號位1位(S),指數位8位(E),尾數位23位(F),S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位:正數為0,負數為1;指位數偏移127;尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。

(3)  要修改RS485參數,要先向RS485參數充許修改寄存器寫入0xccaa,打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值,關修改RS485參數充許),才能修改RS485參數。RS485地址范圍1~247;RS485波特率,0:2400,1:4800,2:9600,3:19200,4:38400,5:57600,6:115200;RS485數據格式,0:8位數據位,1位停止位,無校驗位,1:8位數據位,1位停止位,奇校驗位,2:8位數據位,1位停止位,偶校驗位,3:8位數據位,2位停止位,無校驗位。

5.3   通信報文舉例

⑴  讀二路的溫度值,整數格式,第1路850.2℃,第2路980.8℃,RS485地址1:

     上位機發送:01 03 00 00 00 02 C4 0D

     變送器回應:01 03 04 21 36 26 50 0A 5D

⑵  讀二路的溫度值,float格式,第1路850.2℃,第2路980.8℃,RS485地址1:

     上位機發送:01 03 08 00 00 04 46 69

     變送器回應:01 03 08 44 54 8C CD 44 75 E6 C2

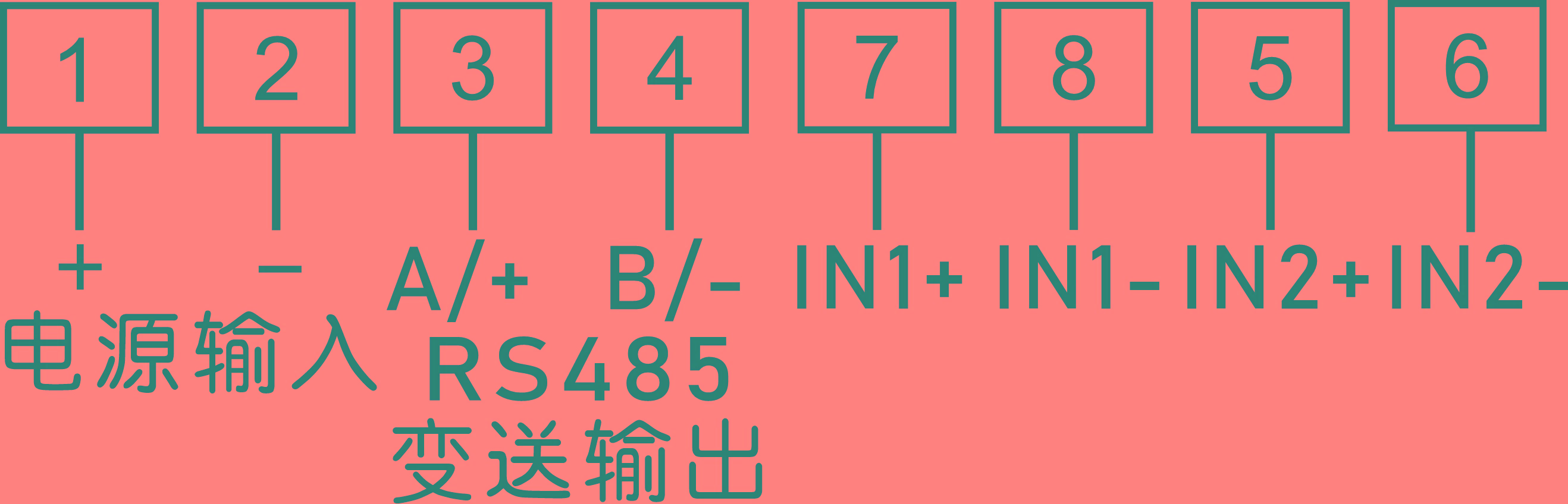

六、接線方式及接線端子圖


圖片關鍵詞

說明:電源輸入范圍為DC9~36V。變送器RS485輸出:3、4腳作為485輸出腳;變送器模擬量輸出:3、4腳作為模擬量輸出腳。IN1+、IN1-第1路熱電偶溫度輸入;IN2+、IN2-第2路熱電偶溫度輸入。

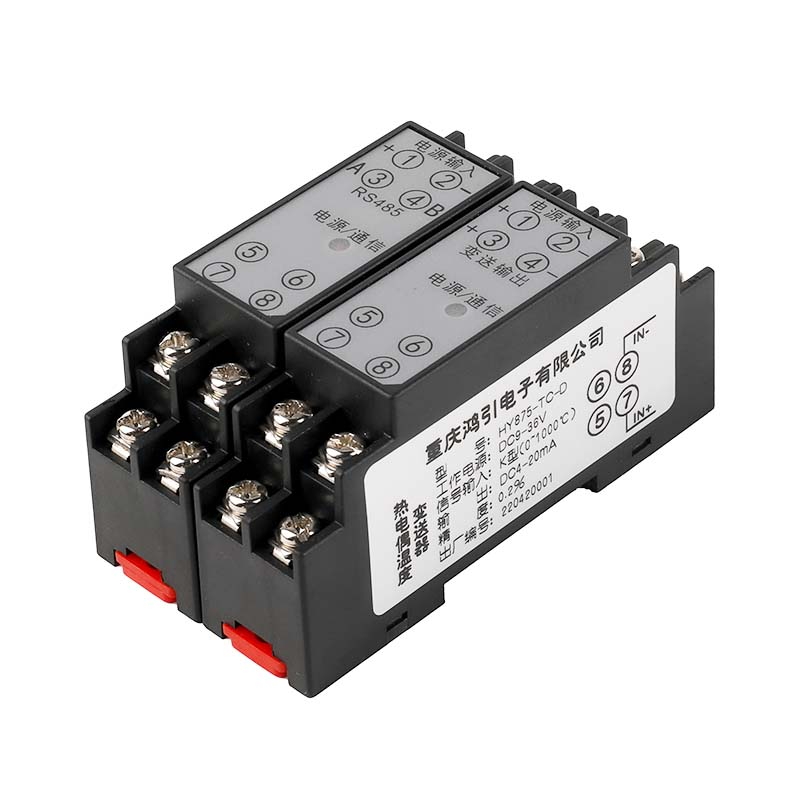

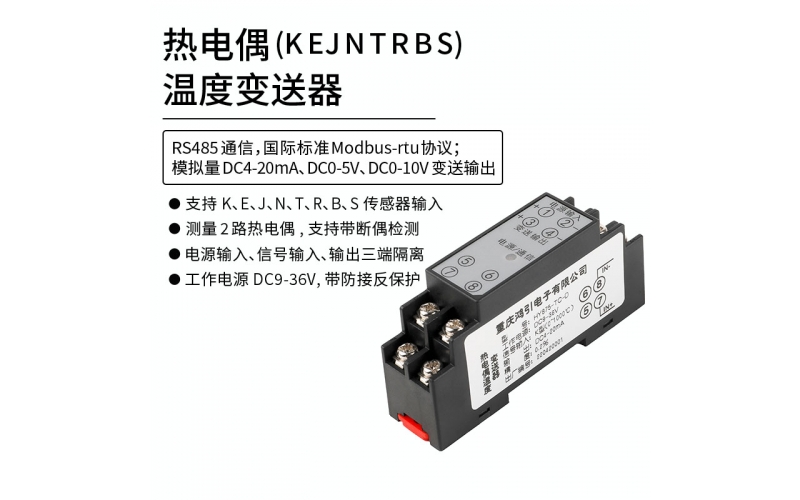

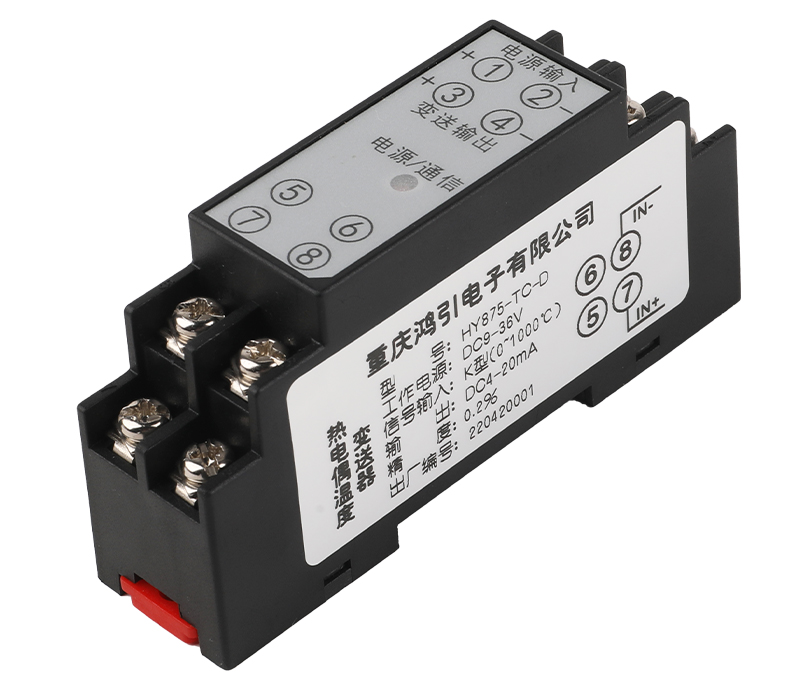

附錄A:產品圖片

圖片關鍵詞

圖片關鍵詞

附錄B:參數設置軟件

圖片關鍵詞

用戶手冊

用戶手冊下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=5

參數設置軟件

參數設置軟件下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=7

用戶手冊

用戶手冊下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=5

參數設置軟件

參數設置軟件下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=7
